3A, 23V, 340kHz 同步降压型 DC/DC 转换器

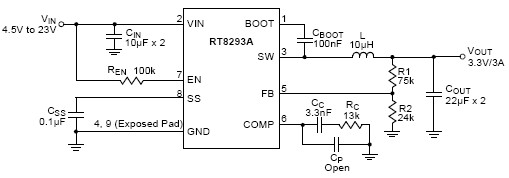

RT8293A

RT8293A为高效率、单晶同步降压型DC/ DC转换器，在4.5V至23V的输入电源范围可提供最高为3A的输出电流。RT8293A采用电流模式架构和外部补偿方式，可优化瞬时响应的特性。逐周期的电流限制保护组件免受输出短路影响；软启动功能可在启动过程中防止了输入电流过冲。RT8293A同时提供输出欠压保护和过温保护。低电流消耗(<3μA)之电源关机模式会将输出关闭，有助于电池供电系统的电源管理。RT8293A提供SOP-8 (裸露焊盘)封装。

应用

无线AP /路由器
机顶盒
工业和商用低功耗系统
LCD显示器和电视
节能电器
高性能DSP的负载点调节

主要规格

	RT8293A
Status	Active
Vin (min) (V)	4.5
Vin (max) (V)	23
Number of Outputs	1
Vout (min) (V)	0.8
Vout (max) (V)	20
Output Adj. Method	Resistor
Iout (max) (A)	3
Current Limit (typ) (A)	5.1
Freq (typ) (kHz)	340
Ext Sync	No
Ron_HS (typ) (mOhm)	85
Ron_LS (typ) (mOhm)	85
Iq (typ) (mA)	0.8
Features	Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;OTP;SCP;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8
