升压型 LED 恒流驱动器

RT9284A-E/RT9284B-E

RT9284A/B 是紧凑型的高效、高集成度的 LED 驱动器，内建的 22V 耐压 MOSFET 可支持2~5只串联的 WLED 背光应用和相机闪光灯应用，高度集成的、包含补偿电路在内的设计使得只需最少5只外部组件就可构成完整的应用电路。优选的工作频率使得只需使用小型的 LC 滤波器，低工作电流使得转换效率得到保证，内部软启动电路使得冲击电流最小化。小型的 TSOT-23-5 和 TSOT-23-6 的封装为取得最佳的 PCB 设计提供了低成本的方案。

应用

Camera Flash White LED
Mobile Phone, Smart Phone LED Backlight
PDA LED Backlight
Digital Still Camera
Camcorder

主要规格

	RT9284A	RT9284B
Status	NRND	NRND
Vin (min) (V)	2.7	2.7
Vin (max) (V)	5.5	5.5
Vout (max) (V)	20	20
Output Adj. Method	Resistor	Resistor
Iq (typ) (mA)	0.3	0.3
SW Current Limit (typ) (A)	0.75	0.75
Freq (typ) (kHz)	1200	1200
Freq (min) (kHz)	900	900
Freq (max) (kHz)	1500	1500
Ron (typ) (Ohm)	0.75	0.75
Features	Enable Input;Internal Compensation;OCP;OVP;Stable with Ceramic Capacitor	Enable Input;Internal Compensation;OCP;OVP;Stable with Ceramic Capacitor
Package Type	TSOT-25;TSOT-26	TSOT-25;TSOT-26

关键特性

V_IN 输入电压范围：2.7V~5.5V
最高输出电压达 20V
调光时没有冲击电流，调光信号频率范围为 100Hz~100kHz
过压保护
输出电压 V_OUT=12V时的输出电流可达 100mA
关机情况下不耗电
外部组件极少
使用小型 LC 滤波器
内置软启动
符合 RoHS 规范，完全无铅

Datasheet

DS9284AB_E-06.pdf

Datasheet

DS9284AB_E-06.pdf

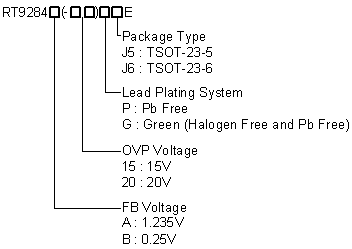

RT9284A-20GJ6E

Package Type:TSOT-26

样品购买

RT9284AGJ5E

Package Type:TSOT-25

样品购买
