RT8805

通用两相 Buck PWM 控制器

RT8805
New

RT8805 是可供高密度工业电源使用的两相同步 Buck 控制器，它含有集成自举二极管的 MOSFET 驱动器，支持 12V+12V 驱动，可实现高达 60A 的电流输出能力。它采用创新性的分时 R/DS(ON) 电流检测技术进行电流均衡和过流保护，仅使用了单一放大器就完成了两相电流的检测，消除了多放大器的偏移误差和非线性的影响，提高了电流平衡能力。此外，它还具有工作频率 50kHz~1MHz 可调、软启动可调、Power Good 指示、外部补偿、使能/停机等特性以满足不同应用的需要，其封装为 VQFN-16L 和 VQFN-24L 4x4。

应用

  • 中高端图形处理器内核电源
  • 高端台式电脑存储器电源
  • 低压高功率密度 DC/DC 转换器
  • 电压调节器模组

主要规格

RT8805
Status EOL
Recommended Alternative  RT8816A
Vin (min) (V) 10.8
Vin (max) (V) 13.2
Vout (min) (V) 0.8
Vout (max) (V) 5
Number of Phases 2
Accuracy (Vout>=1V) (+/- %) 1.5
Freq Adj Yes
Freq (typ) (kHz) 300
Vcc (typ) (V) 12
Features Adjustable Frequency;Adjustable Soft-Start;Built-in Bootstrap Switch;OCP;Power Good;SCP;UVP;Voltage Mode Control

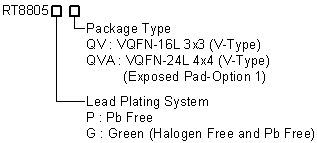

Package Type VQFN3x3-16;VQFN4x4-24

关键特性

  • 12V 供电

  • 2相转换器

  • 内嵌 12V 驱动器

  • 输出电压精确性高

  • 下桥 RDS(ON) 电流检测技术用于电流平衡

  • 外补偿

  • 可调软启动

  • 频率可调，典型值 300kHz

  • Power Good 指示

  • 可调过流保护

  • 外部参考输入（RT8805xQVA）

  • 16/24 引脚 VQFN 封装

  • 符合 RoHS 规范，完全无铅
