6V, 1A, ACOT^® Buck转换器

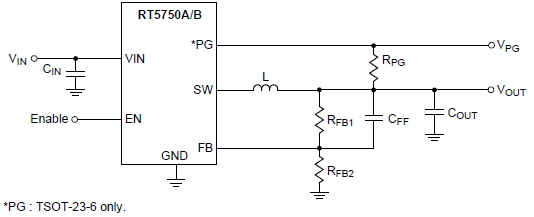

RT5750A/RT5750B

Hot

RT5750A/B是简单易用、输入电压范围为2.5V~6V、负载能力为1A的同步Buck转换器，内含0.6V高精度参考电压源，集成低R_DS(ON) MOSFET功率开关，使用TSOT-23-5和TSOT-23-6封装。
它采用改进型固定导通时间ACOT^®控制架构，外部元件少，瞬态响应速度快，在全输入、输出和负载范围内的工作频率几乎保持不变。在轻载条件下，RT5750A工作于自动PSM模式以维持高转换效率，RT5750B工作于强制PWM模式以满足应用对输出电压调整特性的需求。
RT5750A/B之上、下桥同时参与电流检测和过流保护动作，逐周期进行的电流限制可确保器件在输出短路、过流或电感饱和时仍能安全无虞。其内建的软启动功能可避免启动期间的电流冲击。它还具有输入欠压锁定保护、输出欠压保护和过热保护等功能，在各种工作条件下都可确保安全和平稳的运作。

应用

移动电话和手持式设备
机顶盒、电缆调制解调器等网通设备
WLAN ASIC电源和存储装置电源
通用负载点低压Buck转换器

主要规格

	RT5750A	RT5750B
Status	Active	Active
Vin (min) (V)	2.5	2.5
Vin (max) (V)	6	6
Number of Outputs	1	1
Vout (min) (V)	0.6	0.6
Vout (max) (V)	6	6
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	1	1
Current Limit (typ) (A)	2.65	2.65
Freq (typ) (kHz)	1500	1500
Ext Sync	No	No
Ron_HS (typ) (mOhm)	120	120
Ron_LS (typ) (mOhm)	80	80
Iq (typ) (mA)	0.025	0.3
Features	100% Duty Cycle;ACOT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OCP;OTP;PSM;Power Good;Stable with Ceramic Capacitor;UVP	100% Duty Cycle;ACOT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;Internal Compensation;OCP;OTP;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	TSOT-26	TSOT-26
