6V、1.5A、ACOT^® Buck 轉換器

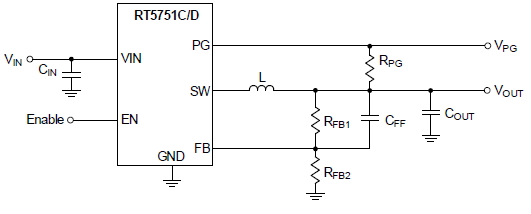

RT5751C/RT5751D

RT5751C/D 是簡單易用的、輸入電壓範圍為 2.8V-6V、負載能力為 1.5A 的同步 Buck 轉換器，它內含 0.6V 高精度參考電壓源，集成低 R_DS(ON) MOSFET 功率開關，使用 WDFN-6L 2x2 、TSOT-23-5 和 TSOT-23-6 封裝。
RT5751C/D 採用 ACOT^® 改進型固定導通時間控制架構，外部元件少，瞬態回應速度快，在全輸入、輸出和負載範圍內的工作頻率幾乎保持不變。在輕載條件下，RT5751C 工作於自動 PSM 模式以維持高轉換效率，RT5751B 工作於強制 PWM 模式以滿足應用對輸出電壓調整特性的需求。
RT5751C/D 對上、下橋之電流均進行檢測以實現強勁的過流保護，逐週期進行的電流限制可確保器件在輸出短路、過流或電感飽和時仍能安全無虞。其內建的軟啟動功能可避免啟動期間的電流衝擊。它還具有輸入欠壓鎖定保護、輸出欠壓保護和過熱保護等功能，在各種工作條件下都可確保安全和平穩的運作。

應用

行動電話和掌上型設備
機上盒、纜線數據機等網通設備
WLAN ASIC 電源和存儲裝置電源
通用負載點低壓 Buck 轉換器

主要規格

	RT5751C	RT5751D
Status	Active	Active
Vin (min) (V)	2.8	2.8
Vin (max) (V)	6	6
Vout (min) (V)	0.6	0.6
Vout (max) (V)	3.3	3.3
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	1.5	1.5
Current Limit (typ) (A)	3.4	3.4
Freq (min) (kHz)	1500	1500
Ext Sync	No	Yes
Ron_HS (typ) (mOhm)	120	120
Ron_LS (typ) (mOhm)	80	80
Iq (typ) (mA)	0.025	0.025
Features	ACOT Control;Cycle-by-Cycle Current Limit;Enable Input;OCP;PSM;Power Good;UVP	ACOT Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;Power Good;UVP
Package Type	TSOT-25;TSOT-26;WDFN2x2-6	TSOT-25;TSOT-26;WDFN2x2-6

關鍵特性

輸入電壓範圍：2.8V-6V
集成 120mΩ/80mΩ MOSFET 功率開關
1.5A 負載能力，效率高達 95%
低壓差應用時，占空比可達 100%
1% 精度的內部參考電壓源
典型工作頻率為 1.5MHz
輕載節能模式（RT5751C）
靜態電流消耗：25μA（典型值）
快速回應的 ACOT^® 控制架構
內置軟啟動時間為 0.6ms
有使能輸入
有 Power Good 指示
上下橋均參與過流保護
負向過電流保護（RT5751D）
輸入欠壓閉鎖保護
打嗝模式的輸出欠壓保護
過熱保護
符合 RoHS 規範，不含鹵素
